木造2階建専用住宅の課題(立面図・断面図)

さて何回かに分けて投稿してきたこのシリーズもラスト。

〇立面図

これは、建物を東西南北それぞれの方向から見た図面。
平面図は、真上から切ったものだったけどこれは切ったりせずに
横から眺めたもの。

内容としては、GL(グランドレベル、地面の高さ)や
手前に見えるものや壁の外側の部分などを太い線で描き、

奥に配置されるものや壁の目地、窓や手すりなどの建具、
車などを細い線で描いている。

建具はもちろん、平面図と同じようには表せないので、立面図用の
表記法に基づいて書く。

ちなみに車は作り付けの家具(建物に付属したもの)
ではなく後で買って置いているだけのものなので、点線で表す。

あとは、書き入れる情報としては各種高さの基準
GL、１FL(１Fの床高さ)、２FL、軒高、最高高さ
と、それらに関する寸法、

屋根勾配(今回は１/10なので横１ｍで縦10ｃｍの角度)、

通り芯記号(柱の位置を基準にして、
X軸方向、Y軸方向それぞれ、キリの良い場所を自分で設定)

など。

〇断面図

建物を任意の位置からスパっと切って、
奥を眺めたもの。

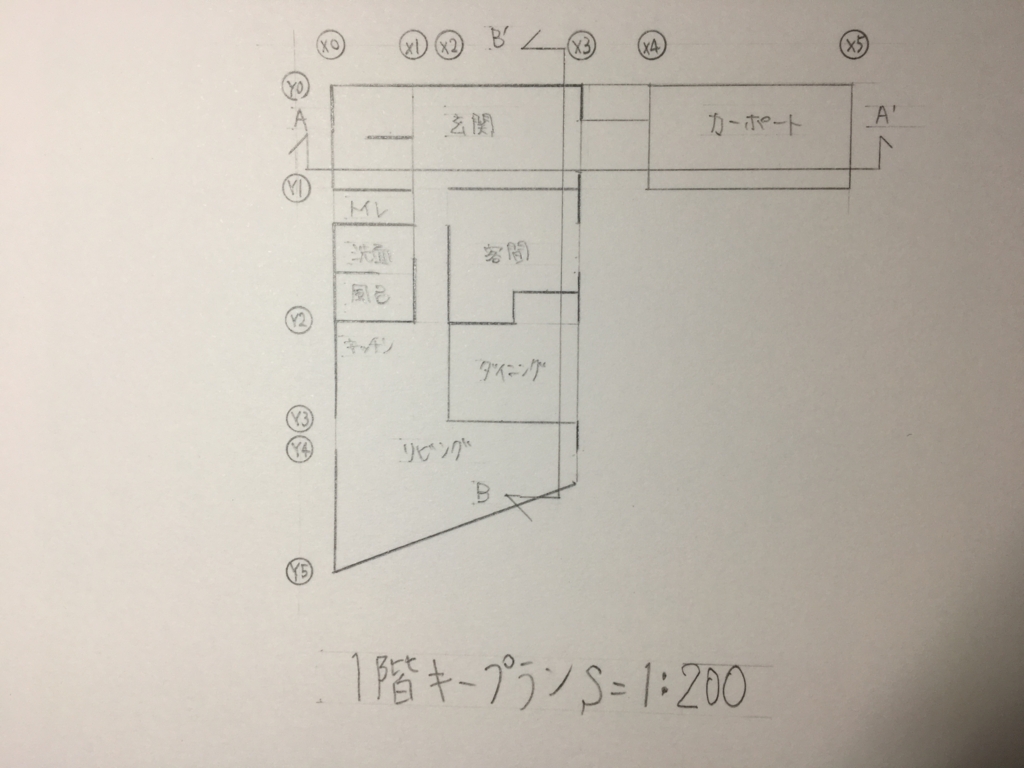

キープランという、簡略化した平面図のようなものを書いて
『ここを切りましたよー』と示す。
※画像は１F部分のみだが２Fのキープランにも同じ場所に切断面記号が書いてある。

切り口にあたる断面線が太い線、
切り口の奥に見えるものを細い線で描く。
※切り口より手前に見えるものは書かない。

入れ込む情報としては、
正直立面図と被るものも多いのだけど、

・各部屋のCH(床から天井までの高さ)
・壁芯(壁の中心)ごとの部屋の幅の寸法

などは断面図だけに描く物ですな。

ということで、本日はこのへんで。
木造は次回で全部紹介できそう。
